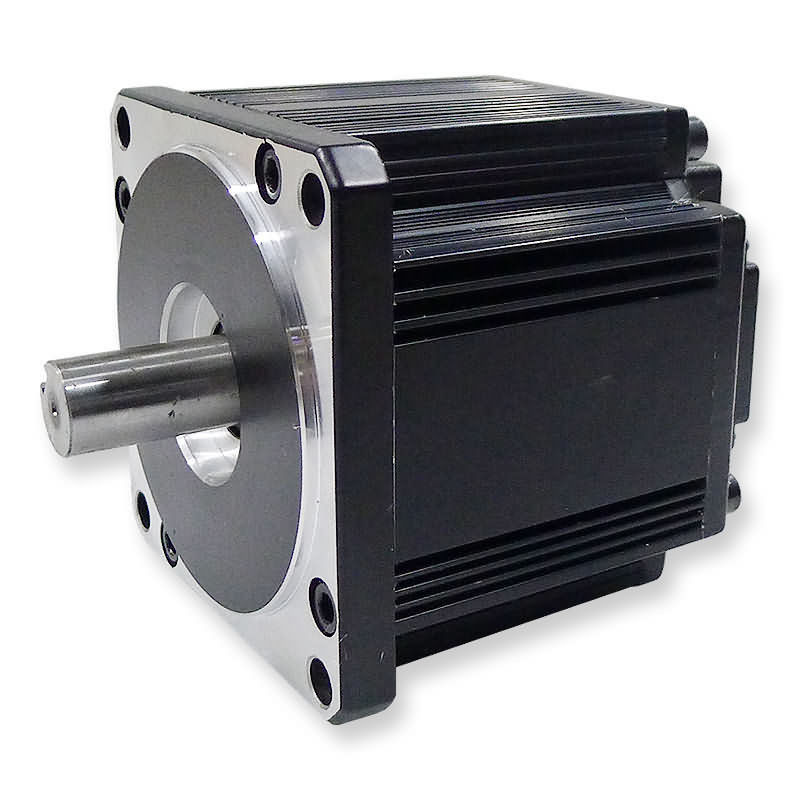

Un motore senza spazzola da 310 VCC E
Specificazione generale
| Tipo di bobina |
YWE |
| Angolo ad effetto hall |
120 gradi. Angolo elettrico |
| Gioco radiale |
0.02mm/460g |
| Gioco di estremità |
0.08mm/450g |
| Forza radiale massima |
220N @ 20mm dalla flangia |
| Forza assiale massima |
60N |
| Classe d'isolamento |
B |
| Resistenza dielettrica |
500VDC per un minuto |
| Resistenza di isolamento |
100MΩ minuto, 500VDC |
Caratteristiche di funzionamento
| Modello |
Unità |
110ZW3S
125E30
|
110ZW3S
125D30
|
110ZW3S
155E30
|
110ZW3S
185D20
|
110ZW3S
185D24
|
110ZW3S
210D20
|
110ZW3S
210D24
|
| Numero dei pali |
|
8 |
| Numero della fase |
|
3 |
| Tensione nominale |
VCC |
310 |
170 |
310 |
170 |
170 |
170 |
170 |
| Velocità stimata |
RPM |
3000 |
3000 |
3000 |
2000 |
2400 |
2000 |
2400 |
| Coppia di torsione continua della stalla |
N.m |
2,2 |
2,2 |
4,8 |
7,164 |
7,16 |
8,592 |
8,592 |
| Coppia di torsione stimata |
N.m |
2 |
2 |
4 |
6 |
6 |
7,16 |
7,16 |
| Potere stimato |
W |
625 |
625 |
1250 |
1250 |
1500 |
1500 |
1800 |
| Coppia di torsione di punta |
N.m |
6 |
6 |
12 |
17,91 |
17,91 |
21,48 |
21,48 |
| Picco di corrente |
A |
8 |
14,5 |
14,7 |
31,5 |
37,5 |
37,5 |
45 |
| Costante di coppia di torsione |
Nm/A |
0,77 |
0,77 |
0,77 |
0,595 |
0,5 |
0,595 |
0,5 |
| E.M.F posteriore |
V/KRPM |
80,5 |
44,2 |
81,58 |
62,96 |
53,1 |
53,1 |
62,96 |
| Inerzia del rotore |
g.c㎡ |
1,9 |
1,9 |
3,3 |
5 |
5 |
5,9 |
5,9 |
| Statura |
millimetro |
125 |
125 |
155 |
185 |
185 |
210 |
210 |
| Gamma di tensione |
VCC |
48~310 |
| Gamma di velocità |
RPM |
1000~3000 |
| Peso |
Chilogrammo |
4,8 |
4,8 |
5,2 |
5,5 |
5,5 |
6 |
6 |
Descrizione
I motori senza spazzola di CC sono ampiamente usati in tali applicazioni varie come i mobili d'ufficio, le pompe, le macchine tessili e molto più.
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
Applicazione:
- progetto solare
- automobile
- comunicazione
- stampante a getto di inchiostro
- pompa
- ventilatore medico
- sicurezza
Dimensioni nel millimetro
