codificatore di valore assoluto della Multi-bobina
Modo di raffreddamento:
Raffreddamento naturale
Frequenza massima di impulso di input:
500KHz
Evidenziare:
micro motore senza spazzola di CC 500KHz
,
Motore senza spazzola Frameless protetto contro le esplosioni di CC
,
motore senza spazzola leggero di CC 0.96NM
Servo servomotore senza spazzola basso integrato di vibrazione 500KHz
Descrizione di prodotto
Modello

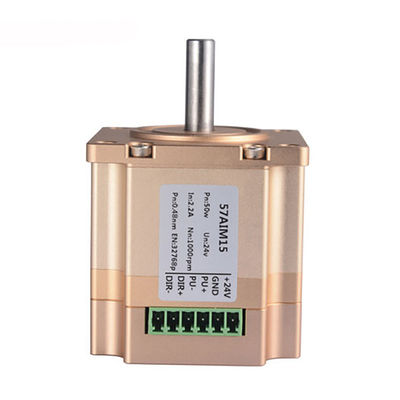

57AIM15
57AIM15B

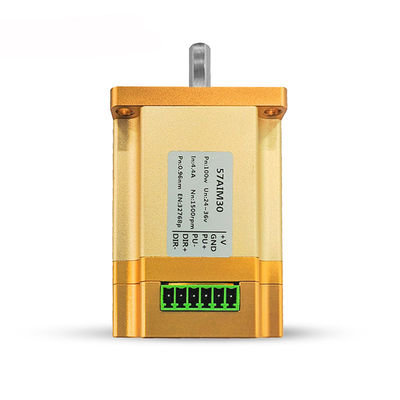

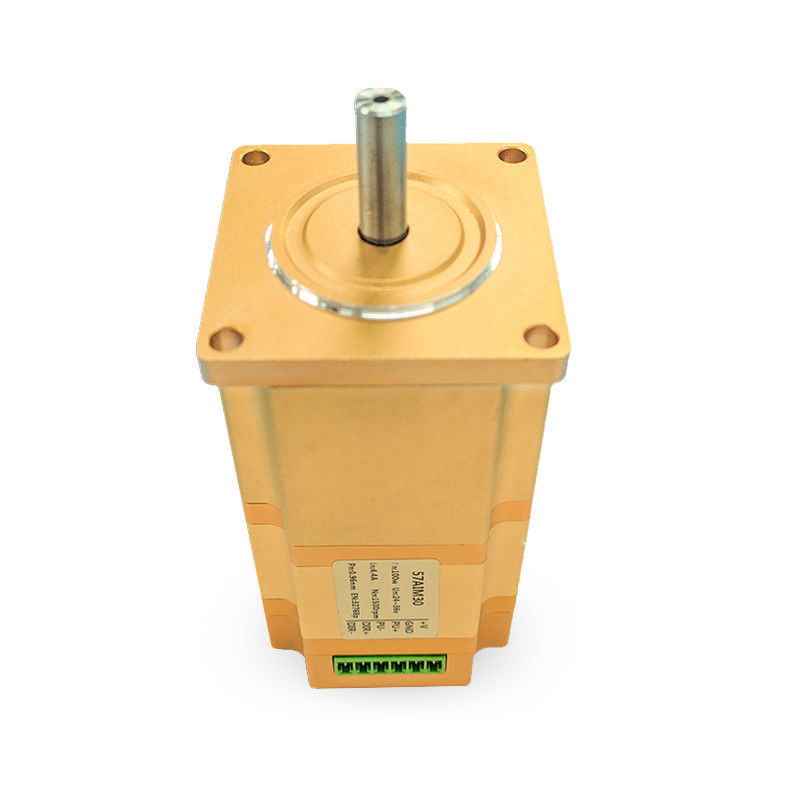

57AIM30
57AIM30B
Driver
Tensione
24~36VDC
24~36VDC
24~36VDC
24~36VDC
Corrente nominale (A)
2.2A
2.2A
4.4A
4.4A
Dati del motore
Coppia di torsione stimata (N.m)
0.48NM
0.24NM
0.96NM
0.48NM
Velocità stimata (RPM)
1000RPM
2500RPM
1000RPM
2500RPM
Coppia di torsione massima (N.m)
1500RPM
3000RPM
1500RPM
3000RPM
Potere
50W
50W
100W
100W
resistenze
2.65Ω
2.65Ω
1.3Ω
1.3Ω
Segnale di ritorno
codificatore di valore assoluto della Multi-bobina (scelga l'impulso della bobina 32768, i singoli bit della bobina 15)
Modo di raffreddamento
raffreddamento naturale
Frequenza massima di impulso di input
500KHz
Interfaccia di comunicazione
RS485 (modbusRTU 19200,8, N, 1)
Lavoro ambiente
Temperatura
0~40°
Temperatura massima
85°
Umidità
5~95%
Caratteristiche di prodotto:
1. 15-bit codificatore assoluto, fino a 32768 impulsi per ciclo.
2. il valore assoluto di Multi-giro, l'annotazione massima è 65.535. (batterie state necessarie). Modo di impulso: rienergizzi automaticamente il ritorno alla posizione di riposo di potere.
Modo di comunicazione: spenga per registrare la posizione.
3. Struttura a più stadi del motore di DD, grande uscita di coppia di torsione.
5. Vibrazione a basso rumore e bassa, posizionamento ad alta velocità, affidabilità alta.
6. Il campo di FOC ha orientato il controllo di vettore, sostenente la posizione/circuito chiuso di velocità.
7. Può lavorare nello stato dato di impulso con il ritardo zero e seguire il ritardo zero.
8. funzione elettronica dell'ingranaggio di 16 bit.
9. Comunicazione di Modbus RTU (1920, 8, N, 1).
10. Posizioni il modo, impulso di sostegno + segnale della direzione
11. Con rotazione bloccata, protezione di sovracorrente, protezione di sovrappressione.
Pubblicazione periodica terminale numero
Nome
Funzione
1
NC
/
2
485A
terminale di comunicazione di 485 positivi
3
485B
un terminale negativo di 485 comunicazioni
4
NC
/
5
NC
/
6
COM
Il segnale in uscita è pubblico con l'alimentazione elettrica 485.
7
WR
Uscita del segnale di allarme, internamente per l'uscita del fotoisolatore NPN. Normalmente, è dentro uno stato ad alta impedenza ed è collegato a COM quando un allarme accade.
8
RDY/PF
Segnale pronto del servo/segnale di in-posizione. C'è un segnale (conduzione) dopo l'operazione automatica accesa, quando il seguente errore è di meno di 0,5 ° Per il segnale (conduzione), l'errore di seguito è maggior di 0,5 ° senza il segnale (stato ad alta impedenza).
9
ZO
Uscita zero del codificatore. C'è un accoppiatore ottico allo zero assoluto NPN del segnale prodotto sul segnale.
10
485_5V
485 l'alimentazione elettrica di comunicazione 5V richiede l'alimentazione elettrica esterna. (Questo potere è assicurato dal regolatore)
