YWE che avvolge 24 motori senza spazzola della classe E dell'isolamento B di VCC

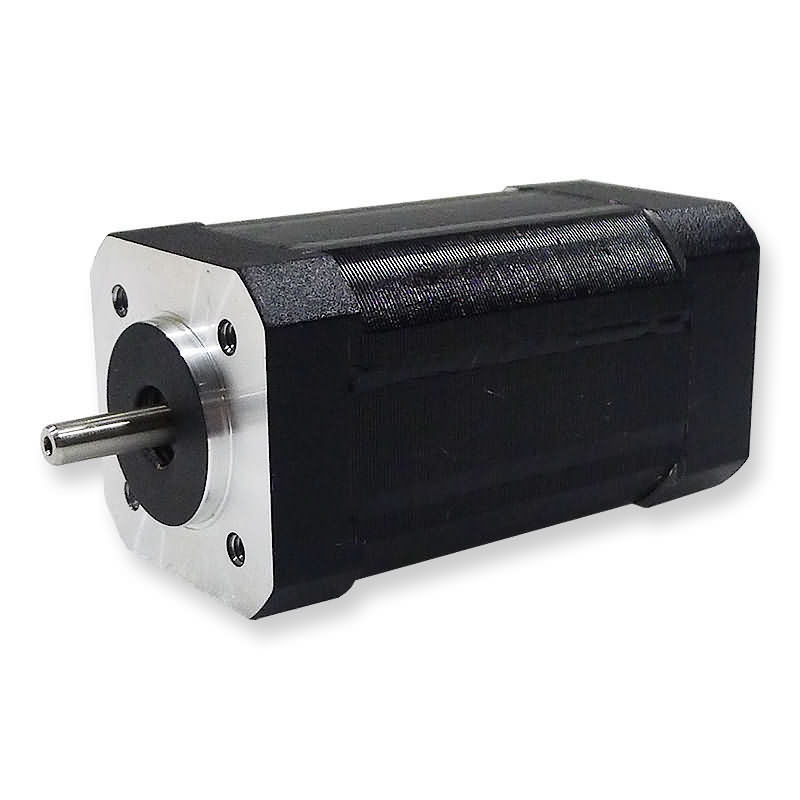

Grande immagine : YWE che avvolge 24 motori senza spazzola della classe E dell'isolamento B di VCC

Dettagli:

Luogo di origine:	La CINA
Marca:	OEM
Certificazione:	CE/ISO/ROHS

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziabile
Prezzo:	negotiable
Imballaggi particolari:	con il cartone dell'esportazione
Tempi di consegna:	15-25days
Termini di pagamento:	L/C, T/T, Western Union, Paypal
Capacità di alimentazione:	25000pc/month

Contatto

Descrizione di prodotto dettagliata

Angolo ad effetto hall:	120 gradi. Angolo elettrico	Gioco radiale:	0.025mm/400g
Gioco di estremità:	0.025mm/400g	Forza radiale massima:	15N @ 10mm dalla flangia
Forza assiale massima:	10N	Classe d'isolamento:	b
Resistenza dielettrica:	500VDC per un minuto	Resistenza di isolamento:	100MΩ minuto, 500VDC
Evidenziare:	Motore senza spazzola di YWE E , 24 motori elettrici senza spazzola di CC di VCC , YWE motore senza spazzola di CC di 3 fasi

YWE che avvolge 24 motori senza spazzola della classe E dell'isolamento B di VCC

Specificazione generale

Tipo di bobina	YWE
Angolo ad effetto hall	120 gradi. Angolo elettrico
Gioco radiale	0.025mm/400g
Gioco di estremità	0.025mm/400g
Forza radiale massima	15N @ 10mm dalla flangia
Forza assiale massima	10N
Classe d'isolamento	B
Resistenza dielettrica	500VDC per un minuto
Resistenza di isolamento	100MΩ minuto, 500VDC

Caratteristiche di funzionamento

Modello	Unità	42ZW3S41A20	42ZW3S41A40	42ZW3S41A80	42ZW3S61A20
Numero dei pali		8
Numero della fase		3
Tensione nominale	VCC	24
Velocità stimata	RPM	2000	4000	8000	2000
Coppia di torsione continua della stalla	N.m	0,072	0,072	0,072	0,144
Coppia di torsione stimata	N.m	0,063	0,063	0,063	0,125
Potere stimato	W	13	26	52	26
Coppia di torsione di punta	N.m	0,19	0,19	0,19	0,375
Picco di corrente	A	2,7	5,4	10,8	5,3
Costante di coppia di torsione	Nm/A	0,074	0,035	0,02	0,074
E.M.F posteriore	V/KRPM	7,82	3,66	2,1	7,82
Inerzia del rotore	g.c㎡	24	24	24	48
Statura	millimetro	41	41	41	61
Gamma di tensione	VCC	12~48
Gamma di velocità	RPM	2000~8000
Peso	Chilogrammo	0,3	0,3	0,3	0,45

Modello	Unità	42ZW3S61A40	42ZW3S61A80	42ZW3S81A20	42ZW3S81A40
Numero dei pali		8
Numero della fase		3
Tensione nominale	VCC	24
Velocità stimata	RPM	4000	8000	2000	4000
Coppia di torsione continua della stalla	N.m	0,144	0,144	0,225	0,225
Coppia di torsione stimata	N.m	0,125	0,125	0,19	0,19
Potere stimato	W	52	104	39,5	79
Coppia di torsione di punta	N.m	0,375	0,375	0,57	0,57
Picco di corrente	A	10,6	21,2	7,25	14,5
Costante di coppia di torsione	Nm/A	0,035	0,02	0,074	0,035
E.M.F posteriore	V/KRPM	3,66	2,1	7,82	3,66
Inerzia del rotore	g.c㎡	48	48	72	72
Statura	millimetro	61	61	81	81
Gamma di tensione	VCC	12~48
Gamma di velocità	RPM	2000~8000
Peso	Chilogrammo	0,45	0,45	0,6	0,6

Modello	Unità	42ZW3S81A80	42ZW3S101A20	42ZW3S101A40	42ZW3S101A60
Numero dei pali		8
Numero della fase		3
Tensione nominale	VCC	24
Velocità stimata	RPM	8000	2000	4000	6000
Coppia di torsione continua della stalla	N.m	0,225	0,3	0,3	0,3
Coppia di torsione stimata	N.m	0,19	0,25	0,25	0,25
Potere stimato	W	158	52,5	105	157,5
Coppia di torsione di punta	N.m	0,57	0,75	0,75	0,75
Picco di corrente	A	29	10	20	30
Costante di coppia di torsione	Nm/A	0,02	0,074	0,035	0,028
E.M.F posteriore	V/KRPM	2,1	7,82	3,66	3
Inerzia del rotore	g.c㎡	72	96	96	96
Statura	millimetro	81	101	101	101
Gamma di tensione	VCC	12~48
Gamma di velocità	RPM	2000~8000
Peso	Chilogrammo	0,6	0,8	0,8	0,8
