Lunghezza 36mm 11.8mN.m motore elettrico senza spazzola di CC di 0,1 chilogrammi
-
-

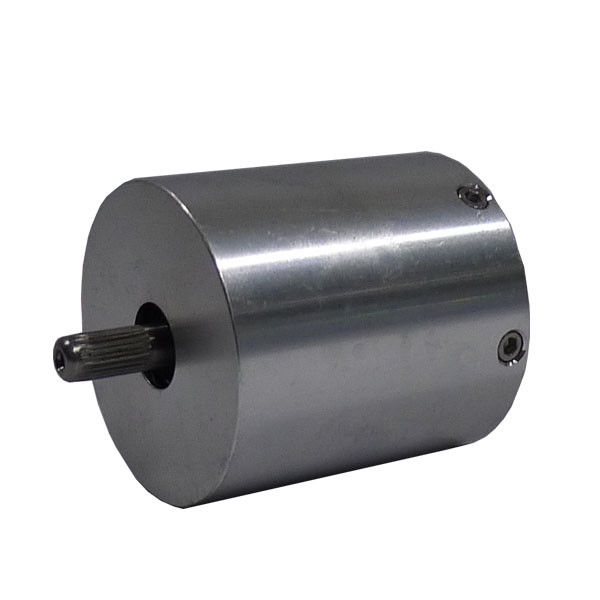

Grande immagine :
Lunghezza 36mm 11.8mN.m motore elettrico senza spazzola di CC di 0,1 chilogrammi
|
Dettagli:
| Luogo di origine: |
La CINA |
| Marca: |
OEM |
| Certificazione: |
CE/ISO/ROHS |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: |
Negoziabile |
| Prezzo: |
negotiable |
| Imballaggi particolari: |
con il cartone dell'esportazione |
| Tempi di consegna: |
15-25days |
| Termini di pagamento: |
L/C, T/T, Western Union, Paypal |
| Capacità di alimentazione: |
25000pc/month |
|
Descrizione di prodotto dettagliata
| Tipo di bobina: |
YWE |
Angolo ad effetto hall: |
120 gradi. Angolo elettrico |
| Gioco radiale: |
0.02mm @450g |
Gioco di estremità: |
0.08mm@450g |
| Forza radiale massima: |
15N @ 10mm dalla flangia |
Forza assiale massima: |
10N |
| Classe d'isolamento: |
b |
Resistenza di isolamento: |
100MΩ minuto, 500VDC |
| Evidenziare: |
22000RPM il motore senza spazzola elettrico, il motore senza spazzola di 10N E, 36mm 3 sincronizza il motore senza spazzola di CC |
Lunghezza 36mm 11,8 motore elettrico senza spazzola di CC di mN.m 0.1Kg
Specificazione generale
|
Tipo di bobina
|
YWE
|
|
Angolo ad effetto hall
|
120 gradi. Angolo elettrico
|
|
Gioco radiale
|
0.02mm @450g
|
|
Gioco di estremità
|
0.08mm@450g
|
|
Forza radiale massima
|
15N @ 10mm dalla flangia
|
|
Forza assiale massima
|
10N
|
|
Classe d'isolamento
|
B
|
|
Resistenza dielettrica
|
500VDC per un minuto
|
|
Resistenza di isolamento
|
100MΩ minuto, 500VDC
|
Caratteristiche di funzionamento
|
Modello
|
Unità
|
33ZW3Y36A150
|
33ZW3Y36A200
|
33ZW3Y3612200
|
|
Numero dei pali
|
|
4
|
|
Numero della fase
|
|
3
|
|
Tensione nominale
|
VCC
|
24
|
24
|
12
|
|
Velocità stimata
|
RPM
|
15000
|
20000
|
20000
|
|
Coppia di torsione continua della stalla
|
mN.m
|
14,16
|
14,16
|
14,16
|
|
Coppia di torsione stimata
|
mN.m
|
11,8
|
11,8
|
11,8
|
|
Potere stimato
|
W
|
18,5
|
25
|
25
|
|
Coppia di torsione di punta
|
N.m
|
35,4
|
35,4
|
35,4
|
|
Picco di corrente
|
A
|
3
|
4,05
|
8,1
|
|
Costante di coppia di torsione
|
Nm/A
|
11.8×10-3
|
9×10-3
|
4.5×10-3
|
|
E.M.F posteriore
|
V/KRPM
|
1,5
|
1,09
|
0,54
|
|
Inerzia del rotore
|
g.c㎡
|
2,33
|
2,33
|
2,33
|
|
Statura
|
millimetro
|
36
|
|
Gamma di tensione
|
VCC
|
12~24
|
|
Gamma di velocità
|
RPM
|
4000~22000
|
|
Peso
|
Chilogrammo
|
0,1
|
0,1
|
0,1
|
Descrizione
I motori senza spazzola di CC sono ampiamente usati in tali applicazioni varie come i mobili d'ufficio, le pompe, le macchine tessili e molto più.
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
