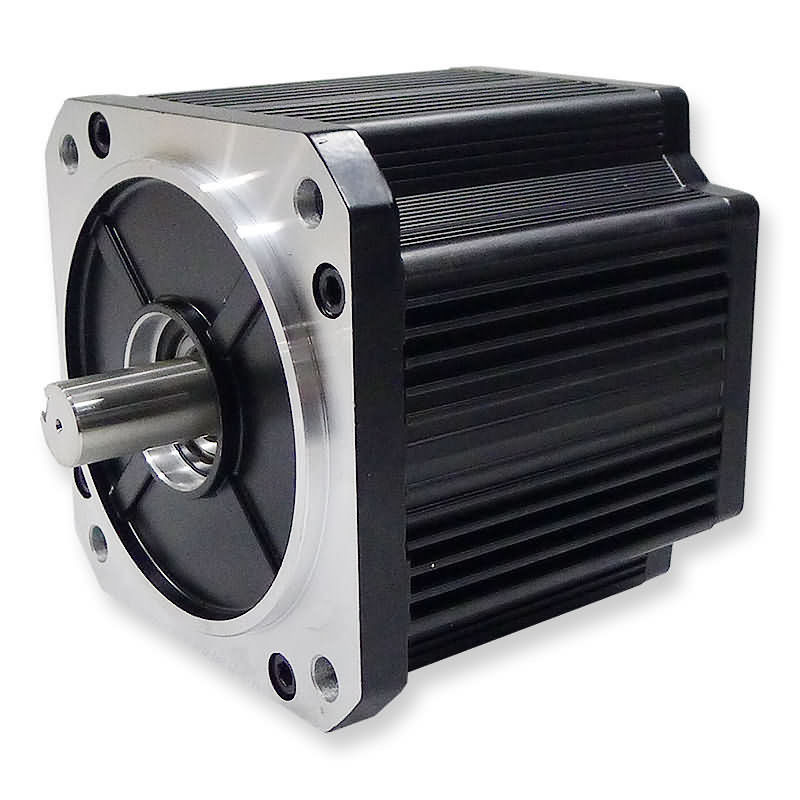

motore senza spazzola di dimensione 130mm E del quadrato di 1308W 109A
Specificazione generale
| Tipo di bobina |
YWE |
| Angolo ad effetto hall |
120 gradi. Angolo elettrico |
| Gioco radiale |
0.02mm/460g |
| Gioco di estremità |
0.08mm/450g |
| Forza radiale massima |
220N @ 20mm dalla flangia |
| Forza assiale massima |
60N |
| Classe d'isolamento |
B |
| Resistenza dielettrica |
500VDC per un minuto |
| Resistenza di isolamento |
100MΩ minuto, 500VDC |
Caratteristiche di funzionamento
| Numero dei pali |
|
4 |
| Numero della fase |
|
3 |
| Tensione nominale |
VCC |
48 |
| Velocità stimata |
RPM |
5000 |
| Coppia di torsione continua della stalla |
N.m |
2,8 |
| Coppia di torsione stimata |
N.m |
2,5 |
| Potere stimato |
W |
1308 |
| Coppia di torsione di punta |
N.m |
7,5 |
| Picco di corrente |
A |
109 |
| Costante di coppia di torsione |
Nm/A |
0,07 |
| E.M.F posteriore |
V/KRPM |
6,2 |
| Inerzia del rotore |
g.c㎡ |
2,4 |
| Statura |
millimetro |
120 |
| Gamma di tensione |
VCC |
36~310 |
| Gamma di velocità |
RPM |
1000~5000 |
| Peso |
Chilogrammo |
5 |
Descrizione
I motori senza spazzola di CC sono ampiamente usati in tali applicazioni varie come i mobili d'ufficio, le pompe, le macchine tessili e molto più.
Applicazione:
- progetto solare
- automobile
- comunicazione
- stampante a getto di inchiostro
- pompa
- ventilatore medico
- sicurezza
Dimensioni nel millimetro
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
