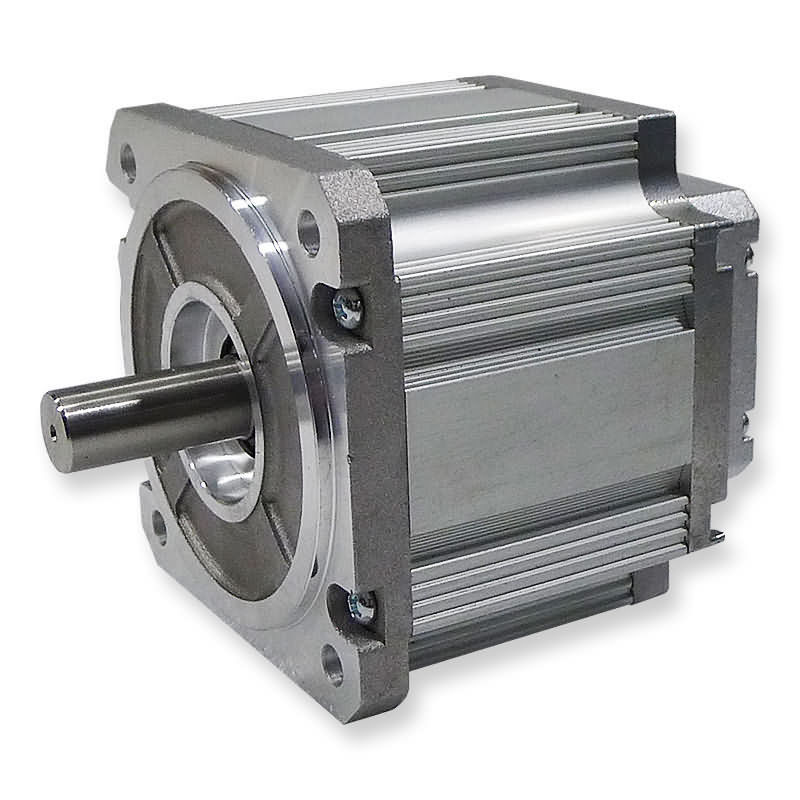

motore senza spazzola radiale massimo della forza 220N E di 48VDC 3000 giri/min.
Specificazione generale
| Tipo di bobina |
YWE |
| Angolo ad effetto hall |
120 gradi. Angolo elettrico |
| Gioco radiale |
0.02mm/460g |
| Gioco di estremità |
0.08mm/450g |
| Forza radiale massima |
220N @ 20mm dalla flangia |
| Forza assiale massima |
60N |
| Classe d'isolamento |
B |
| Resistenza dielettrica |
500VDC per un minuto |
| Resistenza di isolamento |
100MΩ minuto, 500VDC |
Caratteristiche di funzionamento
| Modello |
Unità |
90ZW3S
681230
|
90ZW3S
75A30
|
90ZW3S
88C10
|
90ZW3S
88C30
|
90ZW3S
108C10
|
90ZW3S
108C30
|
90ZW3S
136E10
|
90ZW3S
136E30
|
| Numero dei pali |
|
8 |
| Numero della fase |
|
3 |
| Tensione nominale |
VCC |
12 |
24 |
48 |
48 |
48 |
48 |
310 |
| Velocità stimata |
RPM |
3000 |
3000 |
1000 |
3000 |
1000 |
3000 |
1000 |
3000 |
| Coppia di torsione continua della stalla |
N.m |
0,6 |
0,8 |
1 |
1 |
1,9 |
1,9 |
3 |
3 |
| Coppia di torsione stimata |
N.m |
0,5 |
0,7 |
0,85 |
0,85 |
1,7 |
1,7 |
2,5 |
2,5 |
| Potere stimato |
W |
157 |
220 |
89 |
267 |
178 |
534 |
262 |
785 |
| Coppia di torsione di punta |
N.m |
1,5 |
2,1 |
2,55 |
2,55 |
5,1 |
5,1 |
7,5 |
7,5 |
| Picco di corrente |
A |
50,4 |
70,5 |
7,9 |
21,4 |
16,9 |
42,8 |
4 |
9,7 |
| Costante di coppia di torsione |
Nm/A |
0,03 |
0,03 |
0,324 |
0,119 |
0,302 |
0,119 |
1,89 |
0,77 |
| E.M.F posteriore |
V/KRPM |
3,15 |
3,15 |
34,3 |
12,6 |
32 |
12,6 |
200 |
81,5 |
| Inerzia del rotore |
Kg.c㎡ |
0,6 |
0,8 |
1,2 |
1,2 |
1,8 |
1,8 |
2,65 |
2,65 |
| Statura |
millimetro |
68 |
75 |
88 |
88 |
108 |
108 |
136 |
136 |
| Gamma di tensione |
VCC |
12~90 |
12~170 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
24~310 |
| Gamma di velocità |
RPM |
1000~3000 |
| Peso |
Chilogrammo |
1,4 |
1,7 |
2,1 |
2,1 |
2,6 |
2,6 |
4,1 |
4,1 |
Descrizione
I motori senza spazzola di CC sono ampiamente usati in tali applicazioni varie come i mobili d'ufficio, le pompe, le macchine tessili e molto più.
Applicazione:
- progetto solare
- automobile
- comunicazione
- stampante a getto di inchiostro
- pompa
- ventilatore medico
- sicurezza
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
