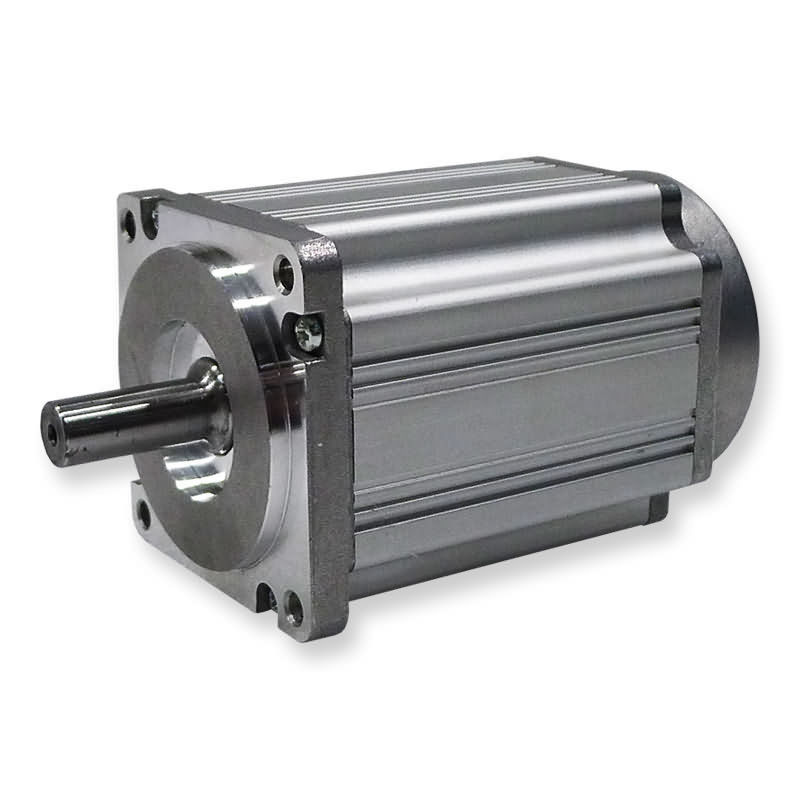

8 motore senza spazzola di resistenza dielettrica 500VAC E di Pali
Specificazione generale
|
Tipo di bobina
|
Delta
|
|
Angolo ad effetto hall
|
120 gradi. Angolo elettrico
|
|
Gioco radiale
|
0.025mm/460g
|
|
Gioco di estremità
|
0.025mm/400g
|
|
Forza radiale massima
|
220N @ 20mm dalla flangia
|
|
Forza assiale massima
|
60N
|
|
Classe d'isolamento
|
B
|
|
Resistenza dielettrica
|
500VAC per un minuto
|
|
Resistenza di isolamento
|
100MΩ minuto, 500VDC
|
Caratteristiche di funzionamento
|
Modello
|
Unità
|
60ZW3S
72A10
|
60ZW3S
72A30
|
60ZW3S
92A10
|
60ZW3S
92A30
|
60ZW3S
114A10
|
60ZW3S
114A30
|
60ZW3S
134A10
|
60ZW3S
134A30
|
|
Numero dei pali
|
|
8
|
|
Numero della fase
|
|
3
|
|
Tensione nominale
|
VCC
|
24
|
|
Velocità stimata
|
RPM
|
1000
|
3000
|
1000
|
3000
|
1000
|
3000
|
1000
|
3000
|
|
Coppia di torsione continua della stalla
|
N.m
|
0,38
|
0,38
|
0,78
|
0,78
|
1,2
|
1,2
|
1,56
|
1,56
|
|
Coppia di torsione stimata
|
N.m
|
0,32
|
0,32
|
0,65
|
0,65
|
1
|
1
|
1,3
|
1,3
|
|
Potere stimato
|
W
|
33,5
|
100
|
68
|
204
|
105
|
314
|
136
|
408
|
|
Coppia di torsione di punta
|
N.m
|
0,96
|
0,96
|
1,95
|
1,95
|
3
|
3
|
3,9
|
3,9
|
|
Picco di corrente
|
A
|
6
|
17,9
|
12,2
|
36,5
|
18,8
|
56
|
24,3
|
73
|
|
Costante di coppia di torsione
|
Nm/A
|
0,16
|
0,054
|
0,16
|
0,054
|
0,16
|
0,054
|
0,16
|
0,054
|
|
E.M.F posteriore
|
V/KRPM
|
17,14
|
6
|
17,14
|
6
|
17,14
|
6
|
17,14
|
6
|
|
Inerzia del rotore
|
g.c㎡
|
70
|
70
|
140
|
140
|
210
|
210
|
280
|
280
|
|
Statura
|
millimetro
|
72
|
72
|
92
|
92
|
114
|
114
|
134
|
134
|
|
Gamma di tensione
|
VCC
|
12~310
|
|
Gamma di velocità
|
RPM
|
1000~3000
|
|
Peso
|
Chilogrammo
|
0,55
|
0,55
|
0,95
|
0,95
|
1,35
|
1,35
|
1,75
|
1,75
|
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
Applicazione:
- progetto solare
- automobile
- comunicazione
- stampante a getto di inchiostro
- pompa
- ventilatore medico
- sicurezza
Dimensioni nel millimetro
