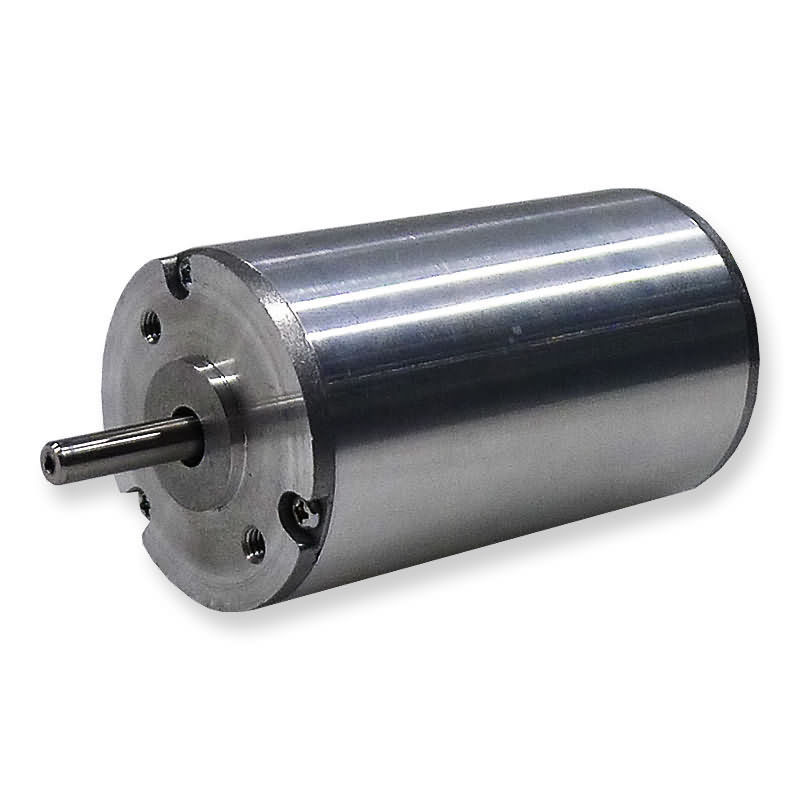

4 Pali 3 sincronizzano il motore senza spazzola massimo della velocità 15000RPM E
Specificazione generale
|
Tipo di bobina
|
YWE
|
|
Angolo ad effetto hall
|
120 gradi. Angolo elettrico
|
|
Gioco radiale
|
0.02mm/460g
|
|
Gioco di estremità
|
0.02mm/400g
|
|
Forza radiale massima
|
15N @ 10mm dalla flangia
|
|
Forza assiale massima
|
10N
|
|
Classe d'isolamento
|
B
|
|
Resistenza dielettrica
|
500VDC per un minuto
|
|
Resistenza di isolamento
|
100MΩ minuto, 500VDC
|
Caratteristiche di funzionamento
|
Modello
|
Unità
|
42ZW3Y
45A20
|
42ZW3Y
45A40
|
42ZW3Y
45A60
|
42ZW3Y
54A20
|
42ZW3Y
54A40
|
42ZW3Y
54A60
|
42ZW3Y
75A20
|
42ZW3Y
75A40
|
42ZW3Y
75A60
|
|
Numero dei pali
|
|
4
|
|
Numero della fase
|
|
3
|
|
Tensione nominale
|
VCC
|
24
|
|
Velocità stimata
|
RPM
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
2000
|
4000
|
6000
|
|
Coppia di torsione continua della stalla
|
N.m
|
0,048
|
0,048
|
0,048
|
0,096
|
0,096
|
0,096
|
0,192
|
0,192
|
0,192
|
|
Coppia di torsione stimata
|
N.m
|
0,04
|
0,04
|
0,04
|
0,08
|
0,08
|
0,08
|
0,16
|
0,16
|
0,16
|
|
Potere stimato
|
W
|
8,4
|
16,75
|
25
|
21
|
42
|
63
|
33,5
|
67
|
100
|
|
Coppia di torsione di punta
|
N.m
|
0,12
|
0,12
|
0,12
|
0,25
|
0,25
|
0,25
|
0,45
|
0,45
|
0,45
|
|
Picco di corrente
|
A
|
1,34
|
2,68
|
4
|
3,7
|
7
|
10,5
|
5,6
|
11,2
|
16,8
|
|
Costante di coppia di torsione
|
Nm/A
|
0,075
|
0,04
|
0,028
|
0,075
|
0,043
|
0,029
|
0,075
|
0,043
|
0,029
|
|
E.M.F posteriore
|
V/KRPM
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
8
|
4,6
|
3
|
|
Inerzia del rotore
|
g.c㎡
|
14,6
|
14,6
|
14,6
|
20,3
|
20,3
|
20,3
|
38
|
38
|
38
|
|
Statura
|
millimetro
|
43
|
43
|
43
|
54
|
54
|
54
|
73
|
73
|
73
|
|
Gamma di tensione
|
VCC
|
24~48
|
|
Gamma di velocità
|
RPM
|
2000~15000
|
|
Peso
|
Chilogrammo
|
0,37
|
0,37
|
0,37
|
0,46
|
0,46
|
0,46
|
0,63
|
0,63
|
0,63
|
Descrizione
i motori senza spazzola di CC di MOTO 3X sono ampiamente usati in tali applicazioni varie come i mobili d'ufficio, le pompe, le macchine tessili e molto più.
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
Applicazione:
progetto solare
automobile
comunicazione
stampante a getto di inchiostro
pompa
ventilatore medico
sicurezza
Dimensioni nel millimetro
