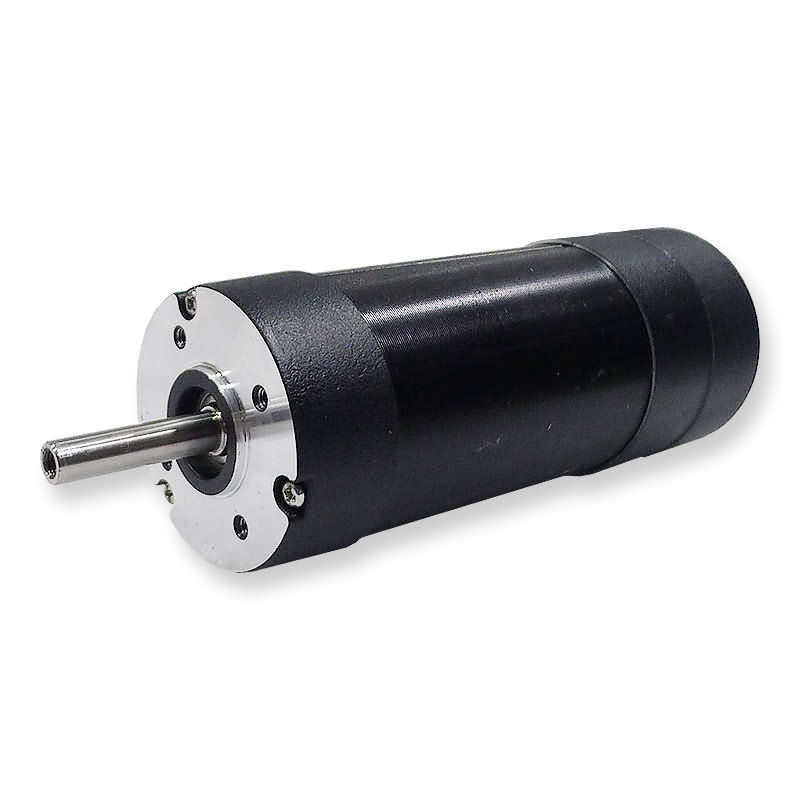

Delta radiale 0.025mm/460g del gioco che avvolge il motore senza spazzola di E
Specificazione generale
|
Tipo di bobina
|
Delta
|
|
Angolo ad effetto hall
|
120 gradi. Angolo elettrico
|
|
Gioco radiale
|
0.025mm/460g
|
|
Gioco di estremità
|
0.025mm/4000g
|
|
Forza radiale massima
|
75N @20mm dalla flangia
|
|
Forza assiale massima
|
15N
|
|
Classe d'isolamento
|
B
|
|
Resistenza dielettrica
|
500VDC per un minuto
|
|
Resistenza di isolamento
|
100MΩ minuto, 500VDC
|
Caratteristiche di funzionamento
| Modello |
Unità |
42ZW3S41A20 |
42ZW3S41A40 |
42ZW3S41A80 |
42ZW3S61A20 |
| Numero dei pali |
|
8 |
|
|
|
| Numero della fase |
|
3 |
|
|
|
| Tensione nominale |
VCC |
24 |
|
|
|
| Velocità stimata |
RPM |
2000 |
4000 |
8000 |
2000 |
| Coppia di torsione continua della stalla |
N.m |
0,072 |
0,072 |
0,072 |
0,144 |
| Coppia di torsione stimata |
N.m |
0,063 |
0,063 |
0,063 |
0,125 |
| Potere stimato |
W |
13 |
26 |
52 |
26 |
| Coppia di torsione di punta |
N.m |
0,19 |
0,19 |
0,19 |
0,375 |
| Picco di corrente |
A |
2,7 |
5,4 |
10,8 |
5,3 |
| Costante di coppia di torsione |
Nm/A |
0,074 |
0,035 |
0,02 |
0,074 |
| E.M.F posteriore |
V/KRPM |
7,82 |
3,66 |
2,1 |
7,82 |
| Inerzia del rotore |
g.c㎡ |
24 |
24 |
24 |
48 |
| Statura |
millimetro |
41 |
41 |
41 |
61 |
| Gamma di tensione |
VCC |
12~48 |
|
|
|
| Gamma di velocità |
RPM |
2000~8000 |
|
|
|
| Peso |
Chilogrammo |
0,3 |
0,3 |
0,3 |
0,45 |
| Modello |
Unità |
42ZW3S61A40 |
42ZW3S61A80 |
42ZW3S81A20 |
42ZW3S81A40 |
| Numero dei pali |
|
8 |
|
|
|
| Numero della fase |
|
3 |
|
|
|
| Tensione nominale |
VCC |
24 |
|
|
|
| Velocità stimata |
RPM |
4000 |
8000 |
2000 |
4000 |
| Coppia di torsione continua della stalla |
N.m |
0,144 |
0,144 |
0,225 |
0,225 |
| Coppia di torsione stimata |
N.m |
0,125 |
0,125 |
0,19 |
0,19 |
| Potere stimato |
W |
52 |
104 |
39,5 |
79 |
| Coppia di torsione di punta |
N.m |
0,375 |
0,375 |
0,57 |
0,57 |
| Picco di corrente |
A |
10,6 |
21,2 |
7,25 |
14,5 |
| Costante di coppia di torsione |
Nm/A |
0,035 |
0,02 |
0,074 |
0,035 |
| E.M.F posteriore |
V/KRPM |
3,66 |
2,1 |
7,82 |
3,66 |
| Inerzia del rotore |
g.c㎡ |
48 |
48 |
72 |
72 |
| Statura |
millimetro |
61 |
61 |
81 |
81 |
| Gamma di tensione |
VCC |
12~48 |
|
|
|
| Gamma di velocità |
RPM |
2000~8000 |
|
|
|
| Peso |
Chilogrammo |
0,45 |
0,45 |
0,6 |
0,6 |
| Modello |
Unità |
42ZW3S81A80 |
42ZW3S101A20 |
42ZW3S101A40 |
42ZW3S101A60 |
| Numero dei pali |
|
8 |
|
|
|
| Numero della fase |
|
3 |
|
|
|
| Tensione nominale |
VCC |
24 |
|
|
|
| Velocità stimata |
RPM |
8000 |
2000 |
4000 |
6000 |
| Coppia di torsione continua della stalla |
N.m |
0,225 |
0,3 |
0,3 |
0,3 |
| Coppia di torsione stimata |
N.m |
0,19 |
0,25 |
0,25 |
0,25 |
| Potere stimato |
W |
158 |
52,5 |
105 |
157,5 |
| Coppia di torsione di punta |
N.m |
0,57 |
0,75 |
0,75 |
0,75 |
| Picco di corrente |
A |
29 |
10 |
20 |
30 |
| Costante di coppia di torsione |
Nm/A |
0,02 |
0,074 |
0,035 |
0,028 |
| E.M.F posteriore |
V/KRPM |
2,1 |
7,82 |
3,66 |
3 |
| Inerzia del rotore |
g.c㎡ |
72 |
96 |
96 |
96 |
| Statura |
millimetro |
81 |
101 |
101 |
101 |
| Gamma di tensione |
VCC |
12~48 |
|
|
|
| Gamma di velocità |
RPM |
2000~8000 |
|
|
|
| Peso |
Chilogrammo |
0,6 |
0,8 |
0,8 |
0,8 |
Opzioni di personalizzazione
Dettagli su ordinazione del montaggio & dell'asse:
Tutti i motori possono essere forniti a richiesta con le assi concluse singole o doppie, più brevi e assi più lunghe come pure molte altre modifiche. Le flange su ordinazione ed altri dettagli del montaggio possono anche essere considerati.
Codificatori:
Tutti i motori possono essere forniti a richiesta con varie opzioni e risoluzioni del codificatore.
Freni:
Tutti i motori possono essere forniti con il freno di stazionamento elettromagnetico, con o senza il rilascio della mano.
Cablaggio di cavo:
Tutti i motori possono essere forniti a richiesta con i fili di piombo su ordinazione del cablaggio e/o dello speciale di cavo con o senza i connettori
